液氧供氧系統由低溫液氧貯氣罐、氣化器、氧氣恒壓監視裝置、安全報警裝置、減壓裝置、輸送管道及終端組成，系統輸送壓力通過液氧氣化來實現，貯存在貯氣罐內的液氧通過氣化器氣化后，經過減壓裝置減壓至0.3~0.5Mpa后，經管道輸送到手術室、監護室、病房等終端。在較大的系統中由于各終端壓力要求不同，可采用二次減壓的方式，液氧一次減壓至0.8~1.0Mpa，輸送至各功能分區進行二次減壓至使用壓力。

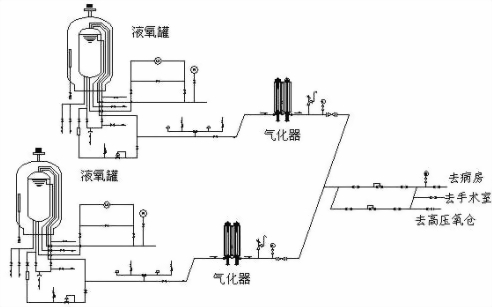

1、液氧貯氣罐供氧站構成圖

2、系統組成

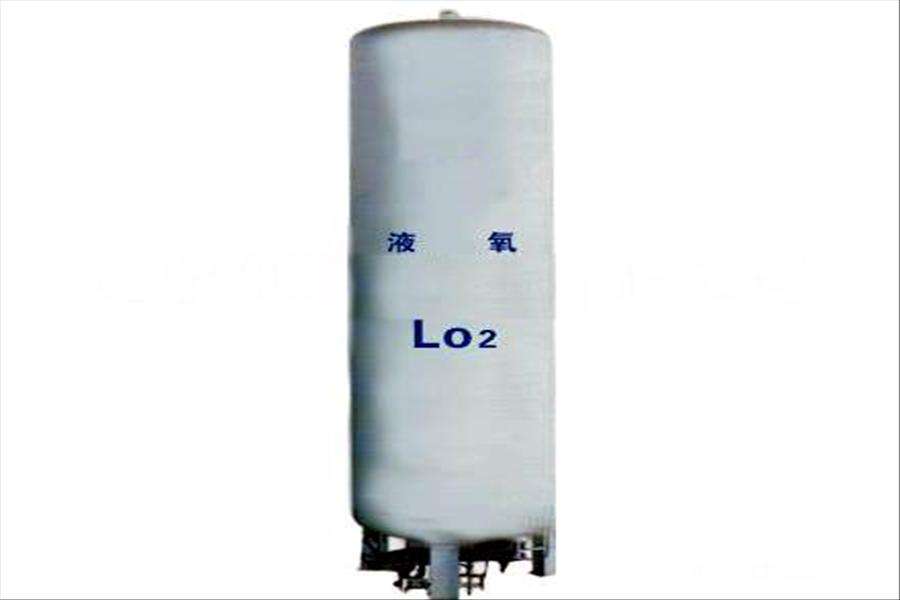

1）氧源部分（液氧罐）

氧源以液氧為主，使用上比較安全可靠。本系列從底部向外供給低溫液體，以配接外氣化器和低溫泵。氧氣在-183°C的深冷環境下變成液體，我們稱之為液氧，液氧儲槽是一種低溫容器，能夠在較長的時間內保存液氧。液氧具有純度高、壓力低、容量大、運輸方便、價格便宜、使用無噪音的特點。

2）氣化器：

空溫式氣化器是真空粉末絕熱低溫液體貯槽的配套設備，它是以空氣為熱源，將低溫貯氧罐內的液態氧氣態加溫后氣化成近常溫氣體的專用設備。汽化器出口的氧氣壓力，根據需求，可以通過液氧儲槽的供氣系統的調節裝置進行調整。一般控制在0.06MPa左右為宜。

液氧儲槽和汽化器有多種型號和規格，液氧儲槽和汽化器的容量，應根據醫院的規模和實際用量進行選擇，綜合考慮的原則是：液氧儲槽的容量應大于醫院1周的實際用量，汽化器的容量應大于醫院峰值用量的2倍以上。液氧儲槽在使用過程中存在不可避免的自蒸發，自蒸發量超過一定限度，儲槽的安全閥開啟，將自蒸發氧氣放空。雖然這是液氧儲槽設備為了安全所采取的必要措施，但經常放空也是一種浪費，我們把自蒸發氧氣加以利用，將液氧儲槽和汽化器之間接一余氣回收裝置就可以克服放空現象，并可以延長液氧儲槽的使用時間。

3）其它裝置：

氧氣恒壓監視裝置、安全報警裝置、減壓裝置、輸送管道及終端裝置

3、系統主要技術指標

⑴、內容器最高工作壓力為0.8Mpa。

⑵、內容器出廠封存壓力為0.02Mpa。

⑶、汽化器的最高工作壓力為1.6 Mpa。

⑷、汽化器的工作環境溫度為-40～50℃。

⑸、氧氣管道氣體流速不大于10m/s。

⑹、設備帶安裝位置距地面高度為1.3—1.5m。

⑺、氧氣管道通徑應保證麻醉機、呼吸機和其它醫療器械的使用，終端壓力不低于0.4Mpa，普通病房終端壓力不低于0.2Mpa。

⑻、在使用流量條件下，最遠管道壓力損失不超過10%。

⑼、氧氣管道系統耐壓試驗壓力為1.25倍的管道系統最高工作壓力，氧氣管道系統氣密性的試驗壓力為管道系統最高工作壓力，每小時泄露率應≤0.5%。

⑽、每個供氧終端流量不小于10L/min。

為了確保集中供氧的安全，集中供氧站房在設備、供氣的各區域都應設置安全報警裝置和監控系統。

在液氧儲槽上有液位指示、液位報警裝置，液氧儲槽的操作系統內還裝有兩級安全閥和手動放空閥。匯流排的兩級減壓器上也裝有安全閥。液氧儲罐和氧氣匯流排的安全裝置及起跳壓力由生產廠家設定。

配氣區的氧氣壓力，雖然很低，但為了安全，仍應設置安全閥和手動放空閥。壓力超出極限時安全閥自動放空，壓力在接近限制時安全閥自動放空，壓力在接近限制時就用及時調整或打開手動放空閥放空，配氣區的極限壓力一般設定在0.80MPa。配氣區對一次壓力和二次壓力的上下限應進行報警監視，聽到報警訊號應及時采取措施，排除故障。
