辦公樓的智能化怎么設計怎么施工呢？

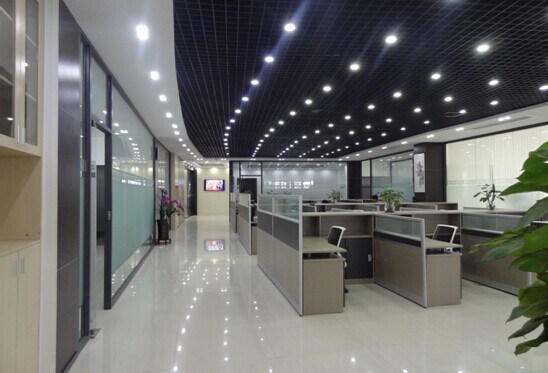

最近薛哥做完一個辦公樓的精裝樣板間的智能化系統，甲方選出4層作為精裝層優先施工，那么這四層的智能化是怎么設計的呢？為什么這么設計？哪里的設計不足呢？薛哥簡單總結一下

一、樓控系統

辦公樓的標準層的樓控系統一般都是空調自控系統，本工程的空調系統主要是是新風機控制系統，我們一般控制新風機系統什么東西呢？

一個點位表就能展示

從圖中我們可以看到，我們需要控制新風機哪方面了，這方面的施工主要是預留穿線的工作，下面薛哥簡單的總結一下需要穿什么線纜

空調機組到DDC箱的布線方式一般用配管布線：PVC、KBG等都行；用到的線纜通常有：1、空調機組就地控制柜到DDC的四組點（啟/停、手/自動、運行狀態、故障）都是兩芯線，可用一根八芯線纜（RVV8*1.0）；2、新/回風閥執行器：RVVP4*1.0（雙DO的執行器可用RVV3*1.0)；3、新/回風溫/濕度：RVVP4*1.0(這個視溫濕度的信號類型有可能芯數會減少，但不會增加，每個點布四芯屏蔽絕對夠用）；4、濾網狀態壓差傳感器：RVV2*1.0；5、防凍開關：RVV2*1.0；6、風流狀態：RVV2*1.0；7、CO2濃度：RVVP4*1.0；8、水閥執行器：RVVP4*1.0。

二、監控系統

本工程的精裝層的監控系統都是分散控制，每層設置一臺硬盤錄像機和接入交換機，采用poe供電，所有的監控系統都是穿到弱電井中，預留足夠的線纜，最后接入到整個工程的監控系統中。

未吊頂處的半球安裝，采用了這種支架，也可以吊裝安裝

目前網絡監控已經普遍，很少再會設計模擬監控了。

三、門禁系統

此工程的門禁系統就是電梯廳處的門禁控制，電梯處的門是電動門，我們只需要對接來自電動門的開門信號就可以。本工程的門禁系統稍微先進的地方就是引入了人臉識別系統，那么此門禁開門方式為IC卡、密碼、人臉識別，唯一可惜的就是沒有加入指紋開門功能

四、無線網絡系統

本工程的網絡系統都是無線網絡系統，沒有設計有線網絡，是一種缺失，無線網絡系統無法滿足大型辦公的要求。每層設置一個接入交換機和無線AC控制器，無線AP采用POE供電，傳輸線纜采用超五類網線，網線設計有點落后，一般采用6類網線比較好。

五、多媒體發布系統

在每層的電梯處設置一臺多媒體信息展示機（選用的65寸電視），在1層大廳處設置了12臺65寸曲面電視，組成3*4拼接屏，發布一些重要的信息

六、會議系統（擴聲系統）

本工程8層主要為會議室，會議室設計了擴聲系統，音箱采用吊頂安裝，中庭處為開放式演講臺，音箱采用壁裝方式安裝。每個會議室都設計一套投影機系統，投影機為移動式使用，需要在地面預留多媒體接口，比如VGA、HDMI、音頻輸入等等，為了以后擴展，預留網絡接口和光纖接口。

七、無線對講系統

本工程的無線對講系統是在每層的電梯廳處安裝一臺無線對講天線，所有的線纜都穿入弱電井內。

總結：

薛哥認為此項目的智能化設計缺陷有以下幾點

1、沒有設計有線網絡

2、無線網絡沒有采用6類網線

3、門禁設計沒有采用指紋開門

4、會議系統設計的比較簡單，可能考慮的只是簡單的辦公使用吧
